센지주
센지주란 신형(조절형) 잭서포트로서 파이프 두개 (외관파이프, 내관파이프)를 클램프로 연결하여 내관파이프로 높이 조절이 가능한 신형 잭서포트입니다.

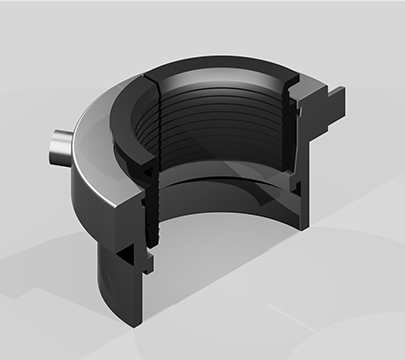

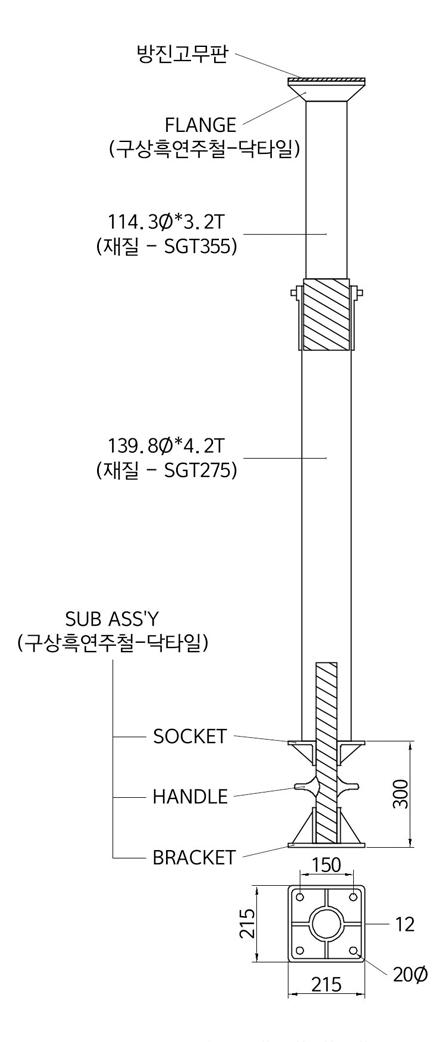

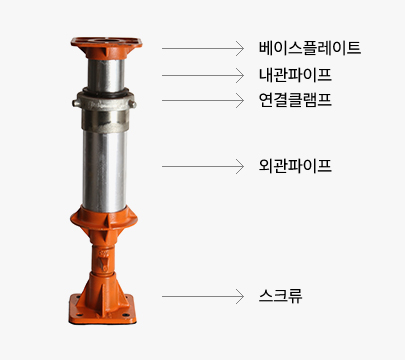

센지주 구성

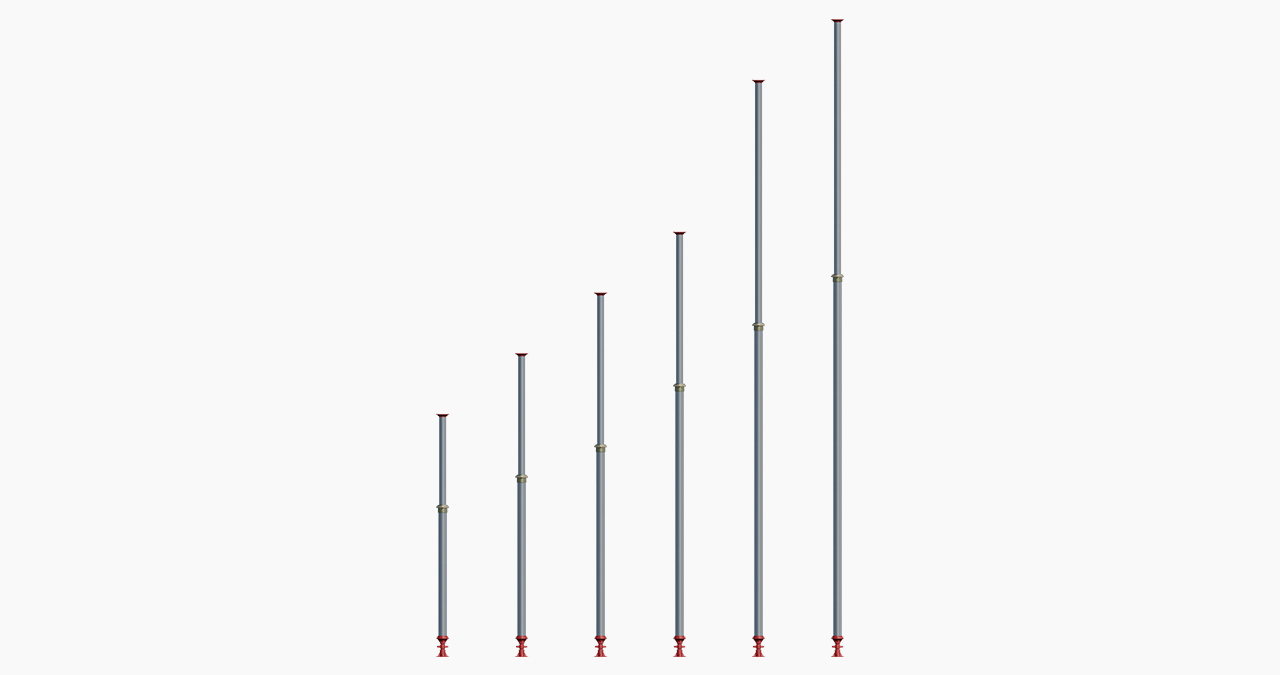

제원표
좌우로 드래그 가능합니다.
| 품명 | 규격 | 외관파이프(mm) | 내관파이프(mm) | 중량(KG) | 조절범위(M) | 압축하중 시험성적서 |
|---|---|---|---|---|---|---|
| S0 | 1712 | 1700 | 1200 | 53 | 1.8-2.4 | 바로가기 |
| S0-1 | 2015 | 2000 | 1500 | 59 | 2.1-3.0 | 바로가기 |
| S1 | 2520 | 2500 | 2000 | 71 | 2.6-4.0 | 바로가기 |
| S2 | 3024 | 3000 | 2400 | 81 | 3.1-5.0 | 바로가기 |
| S3 | 3530 | 3500 | 3000 | 94 | 3.6-6.0 | 바로가기 |
| S4 | 4530 | 4500 | 3000 | 108 | 4.6-7.0 | 바로가기 |
| S5 | 5548 | 5500 | 4800 | 137 | 5.6-9.5 | 바로가기 |
| S6 | 6360 | 6300 | 6000 | 159 | 6.4-10.5 | 바로가기 |
* 상기제원은 성능개선을 위하여 예고없이 변경될 수 있습니다.

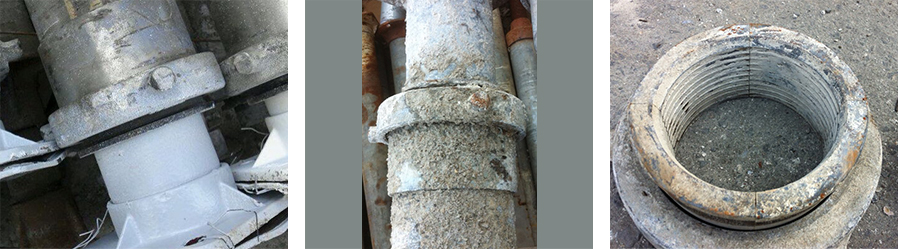

구조물 균열 Crack 발생의 원인
- 기존 잭서포트는 높이 조절범위가 30cm에 제한 되었으나 센지주는 높이 조절범위가 2m~5m까지 조절이 가능하므로 다양한 사이즈에 사용 가능
- 설치시간이 기존에 비해 50%이상 단축
- 협소한 작업 공간에서도 운반이 용이하며, 적재시 장소를 크게 차지하지 않음
- 잭스크류 조절 나사를 많이 풀 필요가 없음
- 파이프에 용접이나 기타 성형을 가하지 않아 파피프의 강도에 영향을 주지 않음

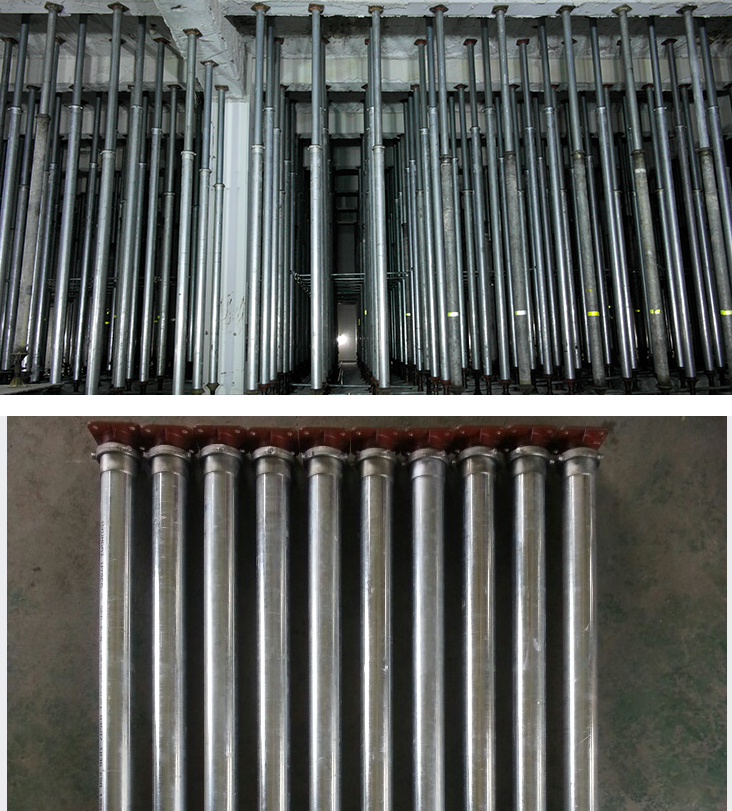

- 최대 12m까지 사용가능하므로 아파트 기계실, 물류창고, 대형마트나 체육관등 높은 구간에도 설치가능
센지주 사용시 주의사항
1설치 시
- 5m 이상은 안전을 위하여 설치기계 및 기타장비를 사용하도록 권장합니다.
2사용 시
- 설치가 되어 있는 상태에서는 장비(지계차, 렌탈, 기타)사용 시 부딪히지 않도록 주의하여야한다.
- 전도 및 멸실 발생, 클램프 및 내관(속대)파이프에 내화페인트 뿜칠 및 기타오염물질 묻지 않도록 한다.
- 만약에 묻었을 경우 청소비가 별도 청구됩니다.
- 페인트 작업이 꼭 하여야 한다면 사전에 비닐봉투를 씌워서 설치, 또는 설치된 후에는 카바링 테이프로 보양한다.

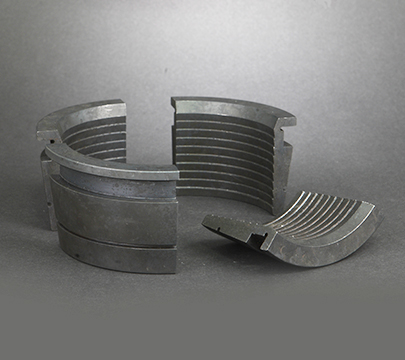

- (파이프에 이물질이 묻은 상태에서 파이프를 밀어 넣으면 클램프 4조각에 이물질이 끼어 제기능을 할 수 없음으로 청소 시 파이프를 빼내고 클램프 4조각을 분해하여 닦아내고 파이프로 닦아서 다시 조합해야함으로 꼭 지켜주시기 바랍니다.
3해체 시
- 설치되어 있는 상태에서 조절클램프를 해체해서는 안 된다.
- 해체 시 집어 던지거나 쓰러뜨리지 않도록 한다. 해체 시 되도록 설치기계 및 장비를 사용하기를 권장합니다.
4정리방법
- 내관파이프(속대)를 외관파이프 안으로 끝까지 넣은 후 조절클램프를 완전히 잠근다.
- 완전히 잠기지 않으면 내관파이프(속대)가 빠져나올수 있기에 위험하고, 자재의 길이가 길어지면 상차시 수량을 많이 실을수 없다.

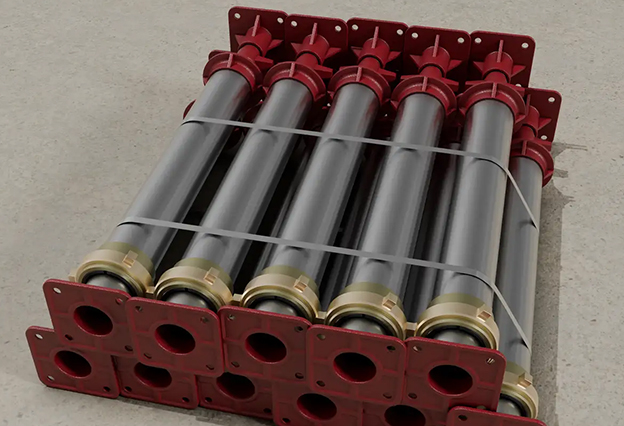

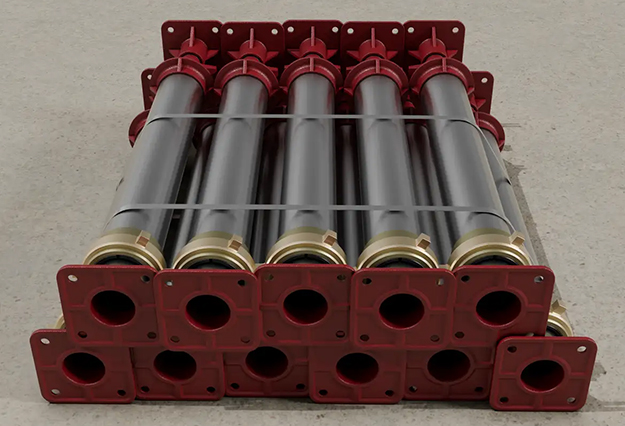

- 자재를 바닥에 6본을 놓고 그 위에 5본을 올려 한 묶음으로 정리한다.
